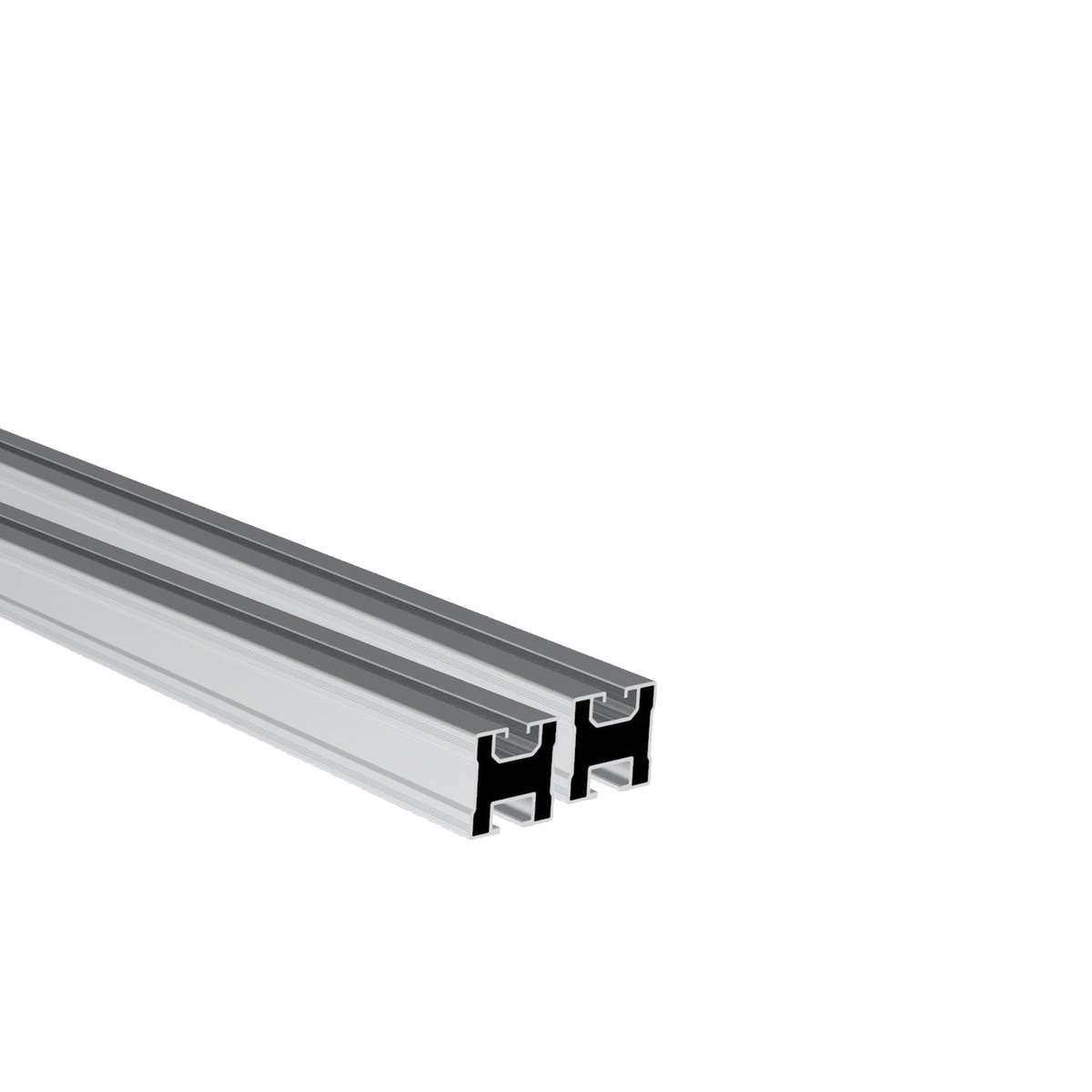

Aluminium-Montageschiene des Ziegeldach-Montagesets

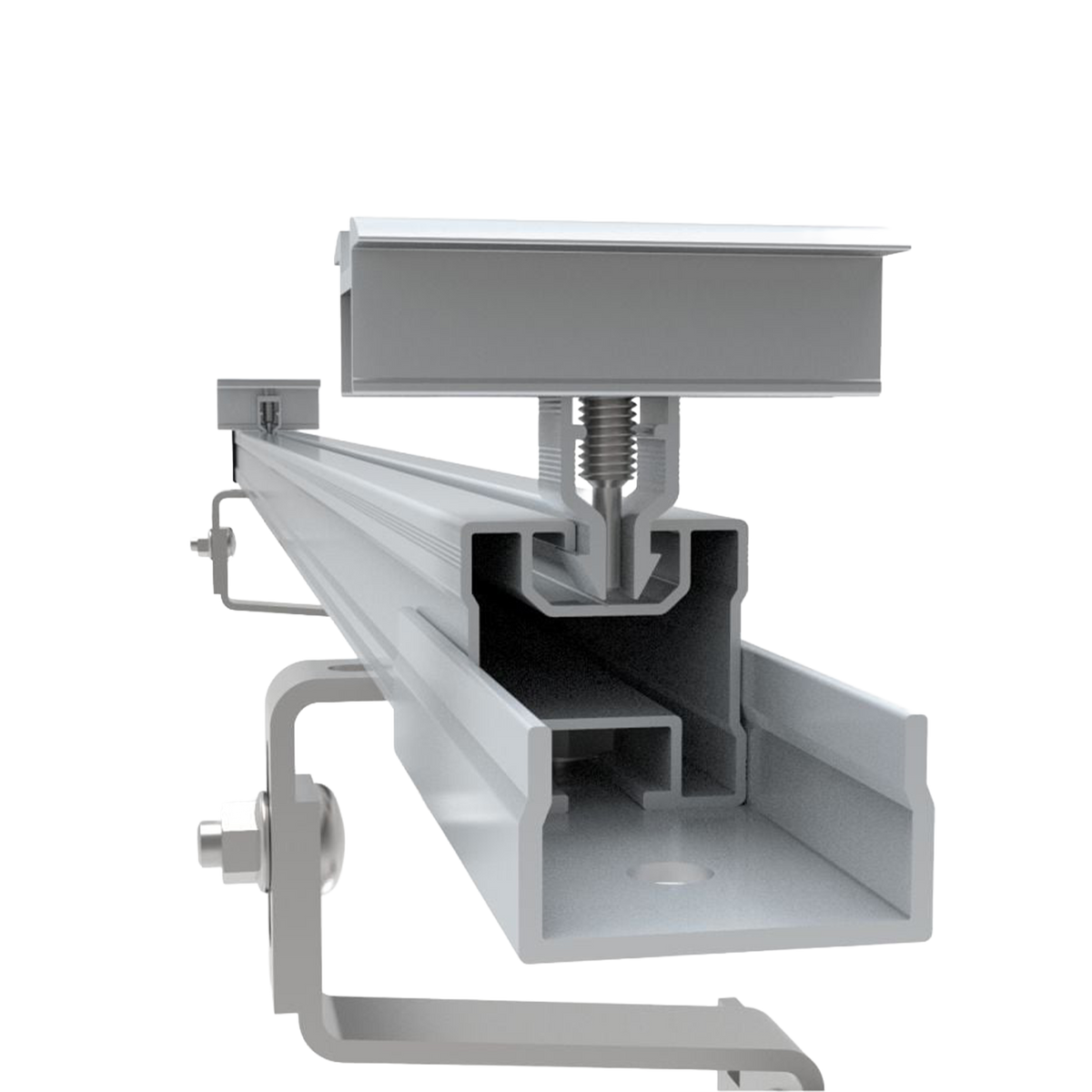

Dachhaken und Schienenbefestigung des Ziegeldach-Montagesets im Detail

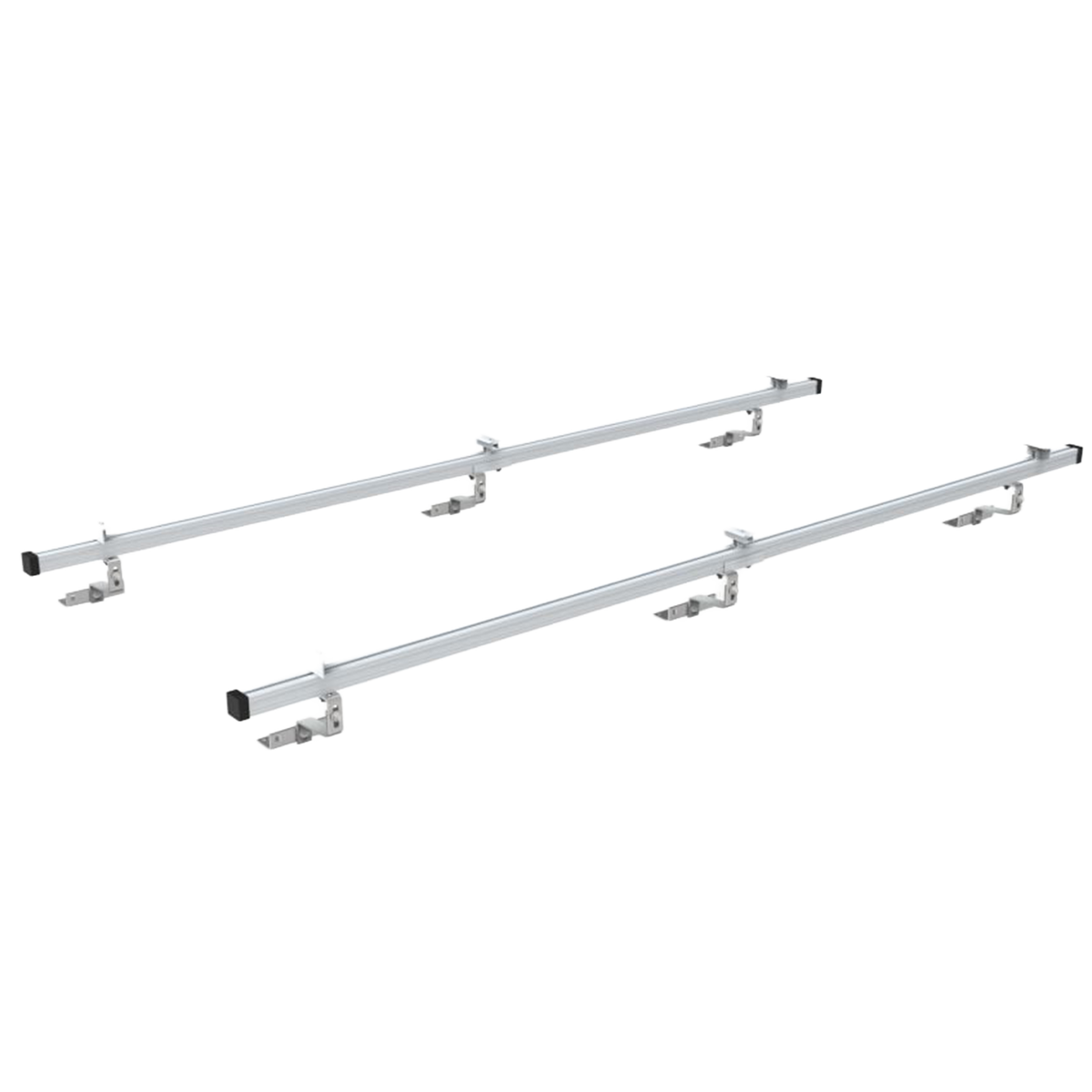

Aluminiumschienen mit montierten Dachhaken für das Ziegeldach

Halterung

Ziegeldach PV Montageset für 1 Modul

4 Dachhaken · Schienen · Klemmen
Für 35 mm Rahmenhöhe

Deine Ansprechperson Robin HeldGeschäftsführer, Saloot GmbH Mo–Fr 9–17 Uhr · info@saloot.de

039422 908839

30 Tage Rückgabe 2 % Skonto bei Vorkasse Versand aus Deutschland

Versand aus deutschem Lager
Beratung von Leuten, die selbst montieren
4,7 von 5 bei Trustpilot
2 % Skonto bei Vorkasse

Komplettes Montageset für ein Solarmodul auf dem Ziegeldach. Dachhaken, Schienen und Klemmen, alles dabei außer dem Modul.

1 Modulkomplettes Set

4 DachhakenEdelstahl, höhenverstellbar

35 mmpassende Rahmenhöhe

120 bis 160 mmHöhenverstellung der Haken

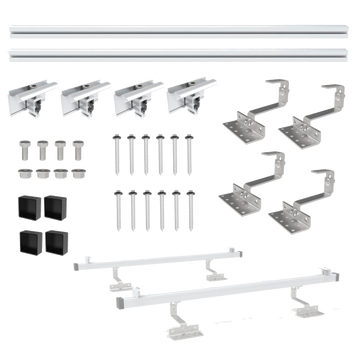

Lieferumfang

Was im Karton liegt

4 verstellbare Dachhaken aus Edelstahl mit L-Winkel und Verbinder
2 Montageschienen 1230 x 40 x 40 mm aus Aluminium
4 Endklemmen für 35 mm Rahmenhöhe
4 Endkappen für die Schienen
Sechskantschrauben, Verschlussschrauben M10 x 25 und Flanschmuttern
12 Holzschrauben für die Dachhaken

Dachhaken gehören auf den Sparren. Die Haken werden nicht auf dem Ziegel befestigt, sondern mit Holzschrauben auf der Dachlatte oder dem Sparren. Der Ziegel darf danach nicht auf dem Haken aufliegen, sonst bricht er. Die Haken sind dafür in der Höhe verstellbar, bei Bedarf kerbst du den Ziegel an der Auflage leicht aus. Ein Eingriff ins Dach kann Auswirkungen auf Dachdecker-Gewährleistung und Gebäudeversicherung haben.

Montage

In fünf Schritten

Ziegel an den Hakenpositionen anheben oder herausnehmen
Dachhaken mit je drei Holzschrauben auf Dachlatte oder Sparren schrauben
Hakenhöhe so einstellen, dass der Ziegel frei aufliegt, dann Ziegel wieder einlegen
Montageschienen waagerecht auf die L-Winkel schrauben
Modul auflegen, mit den Endklemmen fixieren und Endkappen aufstecken

Technische Daten

Ziegeldach Montageset im Detail

Für1 Solarmodul
Dachhaken4 Stück, Edelstahl SUS304
Höhenverstellung120 bis 160 mm
Schienen2 x 1230 x 40 x 40 mm, Aluminium AL5005-T5
Rahmenhöhe Modul35 mm
Modulbreitebis 1150 mm
Schneelastca. 140 kg
Windgeschwindigkeitbis 60 m/s

Häufige Fragen

Antworten zum Montageset

Passt mein Modul?

Die Endklemmen sind für 35 mm Rahmenhöhe. Die Schiene trägt Module bis 1150 mm Breite. Miss dein Modul vorher aus.

Kann ich später ein Modul ergänzen?

Ja, mit dem Ziegeldach Erweiterungsset für 1 Modul.

Brauche ich einen Dachdecker?

Handwerklich geübte können das selbst. Arbeiten auf dem Dach brauchen aber eine Absturzsicherung, und bei Unsicherheit über Sparrenlage und Statik gehört ein Fachbetrieb dran.
